Fausses dimensions, défauts invisibles ou arrêts de production soudains, chaque erreur dans la préparation d’un modèle 3D se paie cher sur une chaîne additive. Pour les PME industrielles françaises, la réussite passe par une gestion pointue des fichiers CAO solides et rigoureux, un choix de formats adaptés, et l’application de standards tels que ceux de l’ISO. Vous découvrirez comment chaque étape du workflow impacte directement la qualité et la fiabilité de vos pièces sur-mesure.
Table des matières
- Étape 1: Préparer les fichiers CAO pour l'impression additive
- Étape 2: Sélectionner les technologies et matériaux adaptés
- Étape 3: Optimiser la configuration et lancer l'impression
- Étape 4: Contrôler et valider la qualité des pièces produites
Résumé Rapide
| Point Clé | Explication |
|---|---|
| 1. Vérifiez la solidité de la géométrie | Assurez-vous que votre fichier CAO est un solide hermétique pour éviter les défauts d'impression. |
| 2. Choisissez le format de fichier approprié | Le format AMF est recommandé pour ses métadonnées enrichies, favorisant la compatibilité. |
| 3. Calibrez et testez votre imprimante | Une calibration correcte réduit considérablement les échecs d'impression et améliore la qualité. |
| 4. Effectuez un contrôle qualité systématique | Inspectez visuellement et mesurez vos pièces pour garantir leur conformité aux spécifications. |
| 5. Documentez chaque étape et ajustement | Conservez un enregistrement des contrôles et ajustements pour améliorer continuellement vos processus. |
Étape 1: Préparer les fichiers CAO pour l'impression additive
La préparation de vos fichiers CAO conditionne directement la qualité de vos pièces imprimées. Un fichier mal préparé peut entraîner des défauts d'impression, des reprises coûteuses ou même l'arrêt complet du processus. Cette étape transforme votre modèle 3D théorique en un fichier exploitable par votre imprimante additive.
Commencez par vérifier la solidité de votre géométrie. Votre modèle CAO doit être un solide hermétique, sans trous, arêtes cassées ou faces orphelines. Les logiciels d'impression détectent ces défauts et refusent simplement de traiter le fichier. Utilisez les outils de diagnostic de votre logiciel CAO pour identifier les problèmes avant l'export.
Voici les vérifications essentielles à effectuer :
- Fermeture du maillage : assurez-vous que chaque face est connectée à ses voisines sans interruption
- Épaisseurs minimales : vérifiez que vos parois atteignent l'épaisseur requise pour votre technologie (SLS, SLA, MJF)
- Absence de géométries flottantes : supprimez les éléments isolés ou mal positionnés
- Orientation correcte : positionnez vos pièces pour optimiser le support et minimiser les résidus de poudre
Ensuite, choisissez le bon format de fichier. Historiquement, le format STL a dominé, mais les normes évoluent. Le format AMF standardisé offre des avantages significatifs pour vos workflows. Ce format XML enrichi permet d'intégrer des métadonnées sur les matériaux, les couleurs et les propriétés, assurant une meilleure compatibilité entre logiciels et réduisant les interprétations erronées de vos données de conception.
Voici un résumé comparatif des formats de fichiers utilisés en impression additive :
| Format | Avantages principaux | Limites | Cas d'usage recommandé |
|---|---|---|---|
| STL | Compatibilité universelle | Aucune couleur ni matériau | Prototypage standard |
| AMF | Métadonnées riches (couleurs, matériaux) | Adoption limitée | Projets complexes, multimatière |
| 3MF | Compression et structure avancée | Moins répandu | Impression multi-logiciel efficace |
Avant d'exporter, validez les dimensions. Mesurez les cotes critiques dans votre CAO et comparez-les aux spécifications du dessin. Une petite erreur d'unité (millimètres au lieu de centimètres) transforme votre pièce de 50 mm en 500 mm. C'est du temps et de la matière gaspillés.
Après export, ouvrez votre fichier dans le logiciel de préparation d'impression de votre machine (ou d'un prestataire comme MC3D Line). Ce logiciel applique des algorithmes avancés pour générer les supports, optimiser l'orientation et calculer les paramètres d'impression. C'est là que votre fichier devient réellement imprimable.
Vos fichiers CAO solides et bien dimensionnés réduisent de 40 % les risques d'impression échouée et accélèrent le cycle de production de 3 à 5 jours.
Conseil pro : Conservez une version sans supports de votre modèle original. Cela vous permet de retraiter rapidement le fichier si vous devez ajuster l'orientation ou tester une technologie différente, sans recommencer la modélisation.
Étape 2: Sélectionner les technologies et matériaux adaptés
Le choix de la technologie et du matériau détermine la faisabilité, la qualité et le coût de votre pièce. Une mauvaise sélection vous oblige à recommencer zéro, gaspille des ressources et retarde votre mise en production. Cette étape alignne vos objectifs techniques avec les capacités réelles des procédés disponibles.
Commencez par identifier vos contraintes mécaniques. Votre pièce doit-elle supporter une charge, résister à la chaleur, supporter des chocs répétés ou fonctionner en environnement chimique agressif ? Les polymères offrent flexibilité et coût réduit, les métaux garantissent résistance et durabilité, et les céramiques excellen dans les applications haute température. Les normes ISO relatives à la fabrication additive encadrent ces sélections et assurent que vos choix respectent les standards industriels mondiaux.
Considérez ces paramètres clés :
- Résistance mécanique requise : charge statique ou dynamique, allongement à la rupture
- Température de service : fonctionnement à froid, température ambiante, ou haute température
- Résistance chimique : exposition à l'humidité, solvants, acides ou bases
- Finition de surface : aspects esthétiques, rugosité acceptable, traitement post-impression
Ensuite, mappez vos exigences aux technologies. Le SLS (frittage sélectif par laser) excelle pour les petites séries et les géométries complexes sans supports. La SLA (stéréolithographie) produit des pièces très précises avec excellent état de surface. Le MJF (Multi Jet Fusion) combine vitesse de production et qualité mécanique. Chaque technologie impose ses propres limites d'épaisseur minimale, de précision dimensionnelle et de délai de production.
Vérifiez ensuite la disponibilité des matériaux adaptés. Un excellent polymère SLS peut ne pas exister en SLA. Un alliage métallique haute performance coûte dix fois plus cher qu'un acier standard. Votre prestataire vous guidera sur l'offre réelle, mais comprenez que le matériau idéal n'existe pas toujours au prix accepté.
Les technologies d'impression 3D offrent des compromis différents entre vitesse, coût, précision et résistance mécanique. Faites la liste de vos trois priorités absolues (coût ? délai ? performance ?), puis éliminez les technologies qui ne les satisfont pas.
Ce tableau synthétise les avantages clés des principales technologies d'impression 3D :
| Technologie | Précision | Vitesse | Coût unitaire |
|---|---|---|---|
| SLS | Bonne | Moyenne | Modéré |
| SLA | Excellente | Faible | Élevé |
| MJF | Haute | Rapide | Optimisé |
| FDM | Moyenne | Rapide | Très faible |
Choisir le bon couple technologie-matériau réduit vos coûts unitaires de 30 à 50 % et accélère votre mise en production de plusieurs semaines.
Conseil pro : Testez votre matériau sur une pièce de démonstration avant de lancer une série complète. Quelques centaines d'euros investis en validation vous évitent des milliers d'euros de pièces inutilisables.
Étape 3: Optimiser la configuration et lancer l'impression
La configuration d'impression détermine si votre pièce sortira parfaite ou détruite. Des paramètres mal ajustés gaspillent matière, temps et argent. Cette étape transforme votre fichier validé en instructions précises que votre imprimante exécutera sans erreur.
Commencez par orienter votre pièce sur la plate-forme d'impression. L'orientation influence directement la qualité de surface, la résistance mécanique et le temps d'impression. Une pièce couchée sur sa face la plus grande demande plus de supports et plus de matière, mais gagne en stabilité. Une pièce debout économise du matériel mais risque plus de déformation. Les paramètres du slicer et l'orientation du modèle sont des éléments critiques à tester pour atteindre des résultats mécaniques satisfaisants.
Ajustez ensuite ces paramètres clés :
- Épaisseur des parois : plus épais gagne en résistance mais coûte plus cher en matière
- Densité de remplissage : 100 % pour les pièces sollicitées, 10 à 30 % pour les pièces esthétiques
- Hauteur de couche : couches fines offrent meilleure résolution, couches épaisses accélèrent l'impression
- Type de support : arborescent économise matière, linéaire offre meilleure stabilité
Optimisez ensuite votre stratégie de supports. Les supports maintiennent votre pièce stable pendant l'impression et se retirent après. Trop de supports signifie plus de travail post-impression et matière perdue. Trop peu de supports risque l'effondrement de votre géométrie. Positionnez-les aux zones critiques : surplombs aigus, fines parois, zones précises nécessitant une surface lisse.
Vérifiez la calibration de votre imprimante avant de lancer. L'imprimante doit être nivelée, ses buses propres, et son espace de travail préparé. Une machine mal calibrée produit des pièces adhésives, mal dimensionnées ou échouées après 10 heures d'impression.
Une fois configuré, lancez un test rapide sur une petite géométrie si c'est votre première utilisation de cette configuration. Attendez les premiers millimètres de l'impression pour valider que tout fonctionne avant de laisser tournir longtemps.
Bien configurer votre impression réduit les échecs de 85 % et économise 15 à 25 % de matière par rapport à une première tentative non optimisée.
Conseil pro : Sauvegardez vos configurations gagnantes avec leurs paramètres exacts. Pour vos prochaines pièces similaires, vous gagnez 2 à 3 jours de tests et d'ajustements répétitifs.
Étape 4: Contrôler et valider la qualité des pièces produites
Une pièce sortie de l'imprimante n'est pas automatiquement bonne. Des défauts invisibles à l'œil nu peuvent compromettre la performance ou la durée de vie. Cette étape garantit que vos pièces respectent vos spécifications et sont fiables en production.
Commencez par inspecter visuellement chaque pièce. Recherchez les défauts évidents : surfaces rugueuses, supports mal retirés, craquelures, zones mal fusionnées. Une inspection tactile complète votre observation visuelle. Passez vos doigts sur les surfaces lisses attendues, sentez les arêtes pour détecter les bavures ou irrégularités. Ces contrôles rapides éliminent 70 % des défauts détectables sans équipement.
Vérifiez ensuite les cotes critiques avec des outils de mesure appropriés. Utilisez un pied à coulisse pour les dimensions générales et un micromètre pour les tolérances serrées. Les normes ISO pour la fabrication additive définissent les exigences de précision dimensionnelle et de répétabilité que vous devez respecter pour chaque type de production.
Appliquez ces contrôles essentiels :
- Dimensions linéaires : vérifiez longueur, largeur, hauteur selon le dessin technique
- Tolérances géométriques : planéité des surfaces, perpendicularité des faces, concentricité des trous
- Rugosité de surface : mesurez avec un rugosimètre si les spécifications l'imposent
- Masse de la pièce : confirmez l'absence de zones creuses ou bulles internes
Pour les pièces sollicitées mécaniquement, testez la résistance et la flexibilité. Un essai de traction simple ou un test de charge ponctuelle valide que votre matériau et votre processus garantissent les propriétés nécessaires. Cassez intentionnellement une pièce test pour observer son comportement : fracture nette ou progressive, rupture fragile ou ductile.
Documentez chaque contrôle. Créez un enregistrement avec photos, mesures et remarques. Si vous identifiez un défaut récurrent, retournez à l'étape 3 pour ajuster vos paramètres d'impression. La qualité s'améliore par itération et feedback.
Le contrôle qualité systématique réduit vos rejets de 60 % et augmente la confiance de vos clients dans la fiabilité de vos pièces.
Conseil pro : Gardez une première pièce produite de chaque nouvelle configuration. Elle devient votre référence de comparaison pour les prochaines séries, accélérant vos inspections et vos ajustements.
Optimisez dès aujourd'hui votre workflow CAO en fabrication additive avec MC3D Line
La préparation précise de vos fichiers CAO, le choix adapté des technologies et matériaux ainsi que l'optimisation des paramètres d'impression sont essentiels pour garantir la qualité et la fiabilité de vos pièces. Vous avez identifié les enjeux complexes de l'impression 3D tels que la bonne gestion des formats de fichiers, l'orientation optimale des pièces et le contrôle rigoureux des dimensions critiques. Ne laissez plus l'incertitude freiner votre production ou augmenter vos coûts

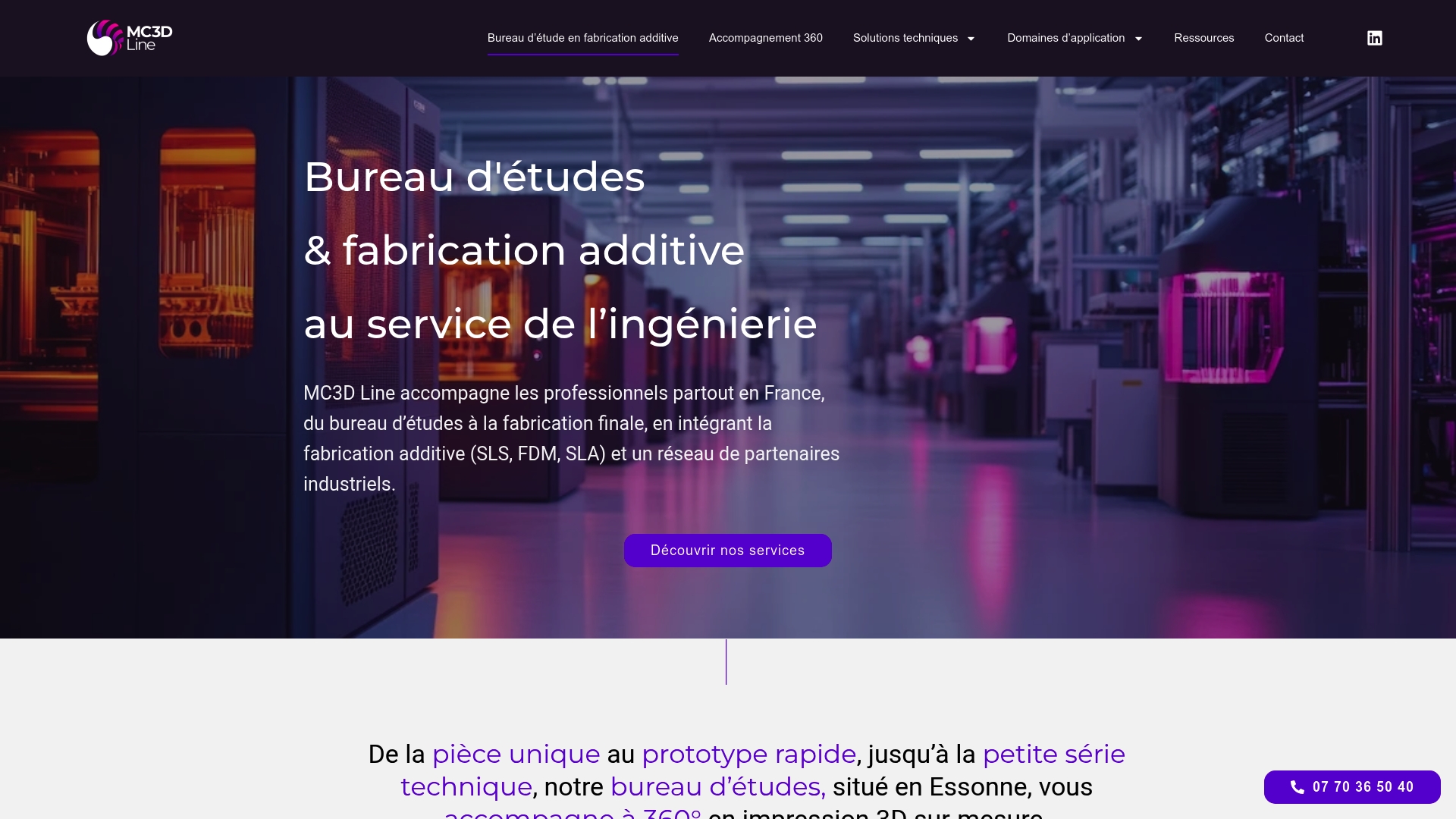

Chez MC3D Line, notre expertise française en fabrication additive vous accompagne de la conception CAO jusqu'à la livraison de vos pièces finies en SLS, SLA et Multi Jet Fusion. Bénéficiez d'un service clé en main qui réduit les risques d'échecs, accélère vos cycles de production et optimise vos coûts. Découvrez comment nos solutions personnalisées peuvent transformer vos projets industriels en succès concrets en visitant notre site dès maintenant. N'attendez plus pour maîtriser toutes les étapes de votre workflow et passer à la fabrication efficace avec des experts reconnus.
Questions Fréquemment Posées
Comment préparer un fichier CAO avant l'impression additive ?
Vérifiez d'abord la solidité de votre géométrie en garantissant qu'elle est hermétique et sans défauts. Utilisez les outils de diagnostic de votre logiciel CAO pour corriger rapidement les problèmes avant l'exportation.
Quels formats de fichiers sont les plus adaptés pour l'impression additive ?
Le format STL est traditionnel, mais le format AMF offre des avantages significatifs, comme l'intégration de métadonnées sur les matériaux. Privilégiez AMF pour des projets complexes où les informations supplémentaires sont critiques.
Quelles considérations essentielles dois-je prendre en compte lors de la sélection des matériaux ?
Identifiez d'abord les contraintes mécaniques, comme la résistance à la chaleur ou les exigences de flexibilité. Mettez en relation vos besoins spécifiques avec les propriétés des matériaux disponibles pour optimiser votre choix.
Comment optimiser l'orientation de la pièce dans le logiciel de préparation d'impression ?
Positionnez votre pièce pour équilibrer stabilité et utilisation des supports. Une orientation correcte peut réduire les risques de déformation et économiser de la matière, ce qui peut diminuer le coût d'impression de 15 à 25 %.
Quelles étapes suivre pour assurer la qualité de mes pièces imprimées ?
Effectuez d'abord une inspection visuelle pour identifier les défauts apparents. Ensuite, mesurez les cotes critiques avec des outils de précision pour garantir que chaque pièce respecte les spécifications nécessaires avant de les mettre en production.
